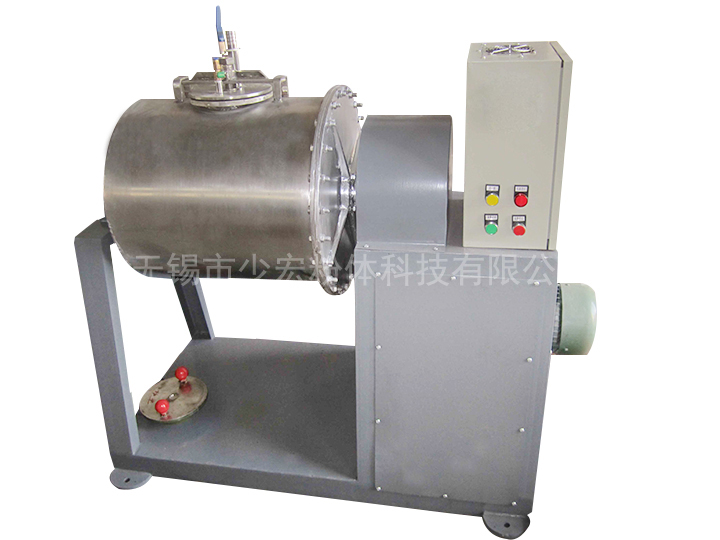

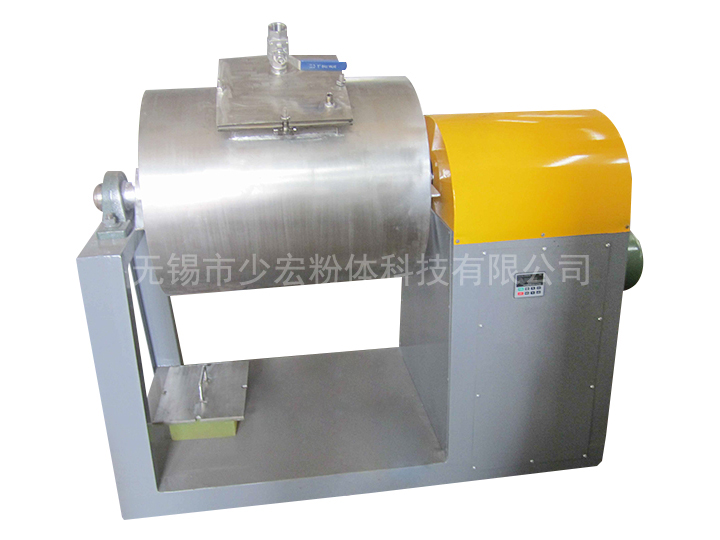

臥式濕法球磨機
工作原理
WSM型臥式球磨機的結構特點是:有一個水平放置、繞水平軸旋轉的中空筒體。筒體內裝有粉磨介質和被磨物料。當筒體旋轉時介質和物料被提升,到一定高度后受重力作用下落。介質運動使物料受到擠壓、摩擦、沖擊、磨剝、剪切等作用而粉碎。
WSM型臥式球磨機不論結構還是流程配置都成熟;操作簡單方便、工作可靠,對工作條件的適應能力強,可進行干式、濕式或潤滑式粉磨,可進行粗、細或超細粉磨,產品粒度范圍從5mm~1um 左右,可處理各種硬度的物料。
氧化鋁內襯。該機可選尼龍、四氟乙烯、不銹鋼、氧化鋁、錳鋼等內襯,并可根據用戶要求配變頻調速機構。
工作數據
型式 |
容積 |
φD |
L |
電機功率 |
轉速 |
入料口 |
出料閥 |
WSM-20 |
20 |
Φ290 |
300 |
0.55 |
53 |
180 |
1 |
WSM-40 |
40 |
Φ370 |
380 |
0.55 |
50 |
180 |
1 |
WSM—60 |
60L |
Φ420 |
420 |
0.75 |
46 |
180 |
1 |
WGM-100 |
100L |
φ500 |
520 |
2.2 |
40 |
180 |
1.5 |
WGM-200 |
200L |
Φ630 |
650 |
3 |
35 |
200 |
1.5 |
WSM—300 |
300L |
Φ720 |
750 |
5.5 |
31 |
210 |
7.5 |
WSM—500 |
500L |
Φ870 |
870 |
5.5 |
28 |
230 |
2 |
WSM—800 |
800L |
Φ1070 |
1010 |
7.5 |
28 |
230 |
2 |
WSM—1000 |
1000L |
Φ1090 |
1100 |
7.5 |
21 |
300 |
2 |
WSM—1500 |
1500L |
Φ1250 |
1300 |
11 |
18 |
400 |
2.5 |
WSM—2000 |
2000L |
Φ1370 |
1400 |
11 |
18 |
400 |
2.5 |
WSM—3000 |
3000L |
Φ1570 |
1600 |
15 |
16 |
500 |
3 |
WSM—5000 |
5000L |
Φ1860 |
1900 |
22 |
16 |
500 |
3 |
